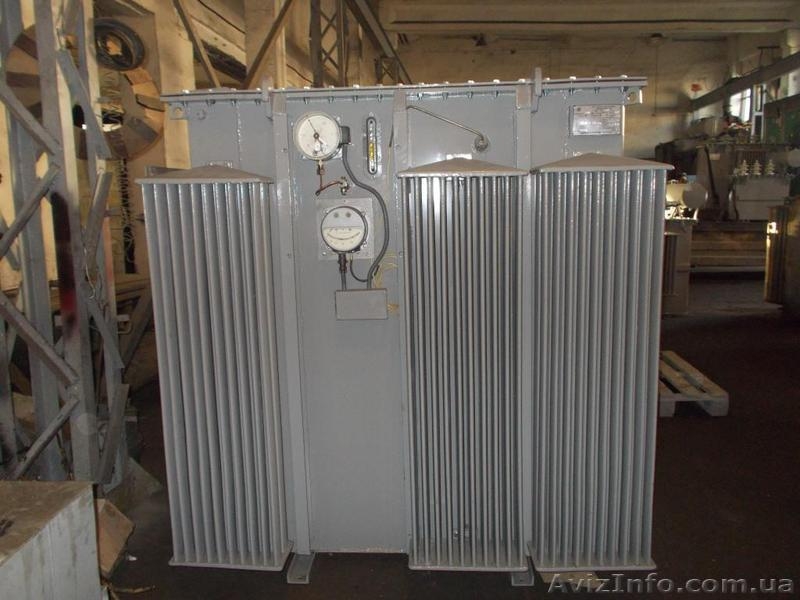

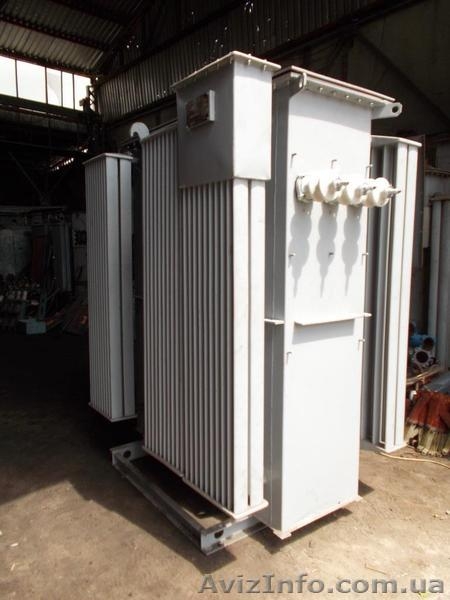

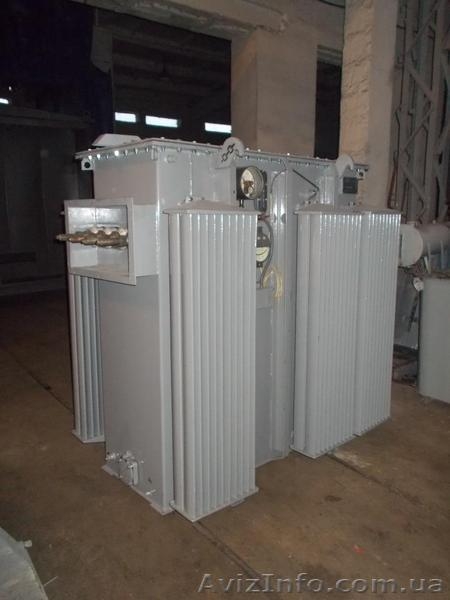

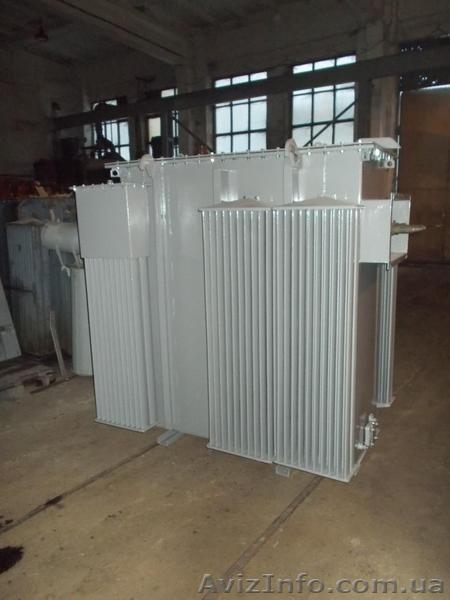

Трасформатори силові масляні типу ТМЗ 630 – 1000 кВА в Вінниці

Силові масляні трансформатори типу ТМЗ трьохфазні двохобвивкові з номінальною напругою первинної обвивки (високої напруги) до 10 кВ включно та вторинної обвивки (низької напруги) 0, 4 кВ.
Для регулювання напруги трансформатори ТМЗ оснащені високовольтним перемикачем, який дозволяє регулювання напруги ступенями по 2, 5% на величину +/-2х2, 5% від номінального значення при вимкненому від мережі трансформатора з боку НН і ВН. Перемикач приєднаний до обвивки високої напруги.
Вводи ВН і НН зовнішнього встановлення, з’ємні, ізолятори прохідні фарфорові. На вводи струмом 1000 А і вище, в верхній частині струмоведучого стержня кріпиться спеціальний затискач з лопаткою, який забезпечує приєднання плоскої шини. Вводи розміщені на вузьких стінках баку. На стінці маслогазорозширювача кріпиться масло покажчик для контролю рівня масла, при різних температурах навколишнього середовища.
